外置點陣型主動發光標志 led發光標志

2019年4月3日 2 條評論 14.16k 次閱讀 2 人點贊

外置點陣型主動發光標志，又稱“點陣發光標志”、“LED主動發光道路交通標志”，行業簡稱：“點陣標志”。外置點陣型主動發光標志，采用先進的數碼打控設備，在標志面板種的文字、圖案、數字等信息輪廓上嵌入LED發光管，實現標志內容的主動發光效果。南京賽思交通信息科技有限公司，南京專業生產主動發光標志的廠家，其技術資料如下：
（一）技術說明
1、符合國家標準《主動發光道路交通標志》（GB/T 31446）技術要求。
2、工藝說明：在標志版面的圖形、文字、符號等輪廓上嵌入LED發光管，形成線型發光效果，滿足視覺融合效果，達到標志關鍵信息能有效視認、識別的效果。
3、標志連接結構件依據國家標準GB/T23827《道路交通標志板及支撐件》相關要求，逆反射材料執行國家標準GB/T18833《道路交通反光膜》。
4、標志邊框四周封裝采用鋁合金型材，或金屬板材折邊成型，轉角采用圓弧彎頭連接，標志整體厚度≤38mm（不含滑槽、背板扣件）。
5、標志版面的LED安裝圓孔采用激光數控設備打孔，圓孔直徑規則規律無偏差偏位，打孔處反光膜邊緣應平滑、整齊、無毛刺。像素中心間距外圈≤40mm，圖案≤35mm。
6、采用全自動亮度性能檢測焊接設備，制造LED光學線串，每顆LED配備獨立電阻、套管，便于光學測試，和故障維修。
7、單粒LED在額定電流時的法向發光強度：紅色≥5000mcd,黃色≥3000mcd，白色≥6000mcd；LED半強角θ1/2≥12.5o。
8、發光模式：采用精密光控模塊，能根據標志安裝位置周圍的光照變化，自動開啟/關閉標志發光單元。
9、視認距離：夜間動態視認距離≥250米，靜態視認距離≥300米。
10、防水防塵等級：符合IP65要求。
11、環境溫度適用等級，根據地理區域選配：中國南部地區選用A級；中國中部地區選用B級；中國東北地區選用C級。（注：A級-20℃～+55℃；B級-40℃～+50℃；C級，-55℃～+45℃）。
12、發光模式：標志版面采用高靈敏度的光控模塊，能根據安裝周圍環境的光照強度變化，自動開啟/關閉標志發光單元。
13、供電系統及配置：
?（1）接入電網供電時，輸入電壓220V，輸出電壓24V。
?（2）采用太陽能供電時，蓄電池滿載狀態下發光工作時間不小于120小時。
14、標志整體重量≤20KG /㎡，設計使用壽命10年，免費質保2年（電池部分1年）。
（二）適用條件：
1、各種尺寸的禁令類、警告類、指示類、指路類等標志；
2、功耗約為5W/平米，≦4M2以下的標志均可采用太陽能供電方式。也可采用外接路燈、監控、信號燈、配電柜等電源。
3、版面中文字字高≧35cm；字母字高≧20cm，若字高小，則容易形成光暈，影響視認。
（三）特點及優勢：
標志版面≦4M2以下，無需考慮電源問題。光穿透率強，可設置為閃爍狀態，警示效果極佳，特別是黃色燈管，在霧霾、惡劣天氣中，具備很強的視認性。

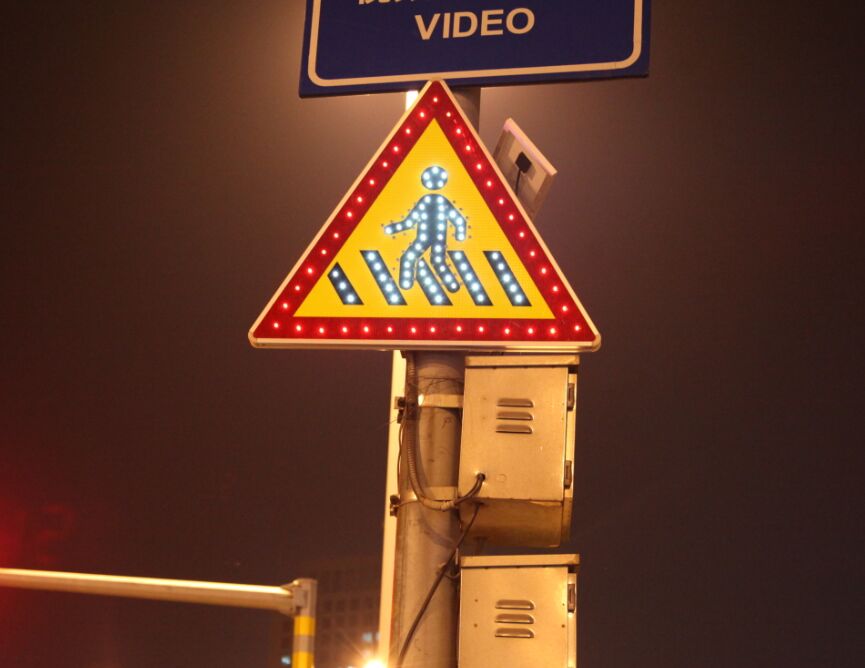

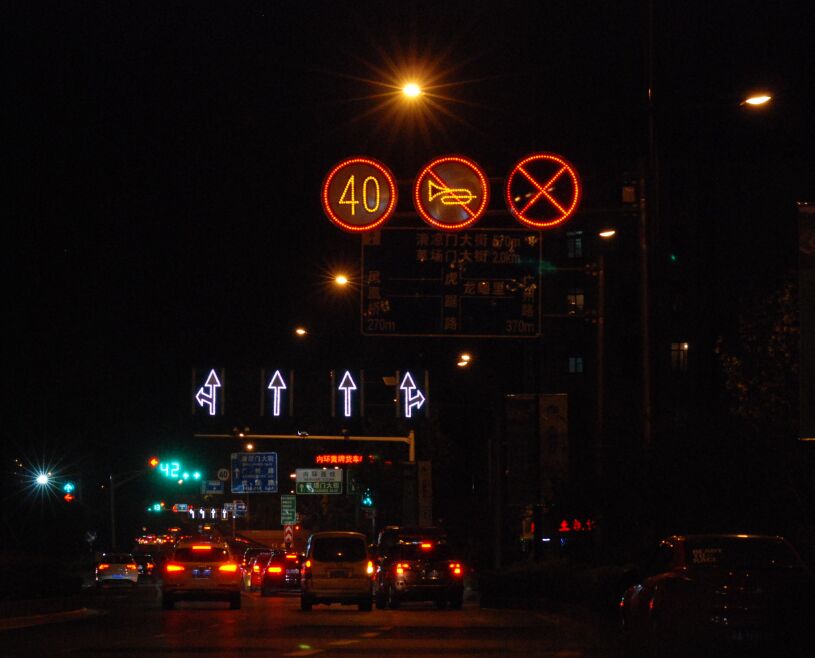

（四）參考照片
