航道橋名地點指示發光標志，通常設置于橋梁兩邊的橋體側壁上，用于告知橋梁名稱、所處位置等地理位置信息，為航道提供地點坐標參考。指示標志的遠距離視認功能，對航道交通安全至關重要，由于航道周圍環境的光照條件差，采用普通的反光膜標志自身是不發光的，就需要依賴外接光源的照射才能被動發光，而采用了主動發光工藝的指示標志，則能大大提升標志的遠距離視認性和警示性。

技術參數如下：
1、標志版面內容應符合《內河交通安全標志》（國標GB13851-2019）相關要求；其支撐結構應符合《道路交通標志板及支撐件》（國標GB/T23827）的相關要求；其發光部分應符合圖紙及《內部照明標志》要求。
2、標志邊框采用鋁合金內扣式型材封裝，轉角采用鋁合金內弧彎頭組合，標志整體厚度≤38mm（不含支撐件），其面板厚度根據版面尺寸選材。

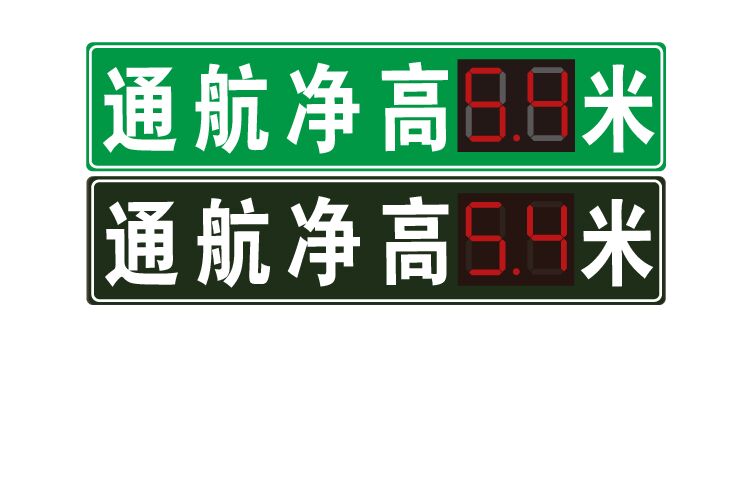

3、在不破壞標志面板逆反射材料的情況下，采用高均光、超高亮光源板“盡面積滿鋪、余量空間拼版”工藝內置于標志箱體，背透式定向投射面板層，主動發光、增亮顯示標志交通語言信息。標志在非點亮狀態時，其版面及逆反射功能正常（如下圖）。
4、光源采用1.2*400*800mm樹脂材質線路板，貼片式LED規格為3.5*2.8mm，極限指標值：功耗200Mw，正向電流20mA，正向峰值電流60mA，反向電壓5V，光通量8.0～9.0lm，發光指向角120Deg，布設中心間距為28*28mm。
5、標志選用逆反射型反光膜（建議國標IV類），其透光率應≥20%，均光率應為1.2:1～1.3:1區間值；其各項性能技術指標，應符合《道路交通反光膜》（國標GB/T18833）要求。
6、標志透光后的發光亮度指標：白色≥300cd/m2，黃色≥150cd/m2，紅色≥45cd/m2，綠色≥45cd/m2，藍色≥30cd/m2，棕色≥22cd/m2。
7、標志對比度：白色與藍色部分平均亮度比不大于18:1且不小于5:1；白色與綠色、紅色部分平均亮度比不大于10:1且不小于4:1；白色與棕色部分平均亮度比不大于20:1且不小于10:1。
8、發光面板層：
（1）半透式發光：標志面板中的文字、圖形、符號部分采用全自動數碼鏤空雕刻工藝，鏤空部分鑲嵌專用PGC高透光板，背透發光部分無任何陰影、邊界輪廓清晰。
（2）全透式發光：標志面板整體采用專用PGC高透光板，全白+鏤空深色膜組成圖案，嚴謹采用絲網印刷工藝替代。
9、PGC高透光板技術參數：拉伸屈服強度≥60MPa，邵式硬度≥80D，透光度≥90%，熱變形溫度（1.8MPa）≥135℃,線膨脹系數（-30℃～+30℃）≤3.5*10。
10、防水防塵等級：符合IP65要求。
11、環境溫度適用等級，根據地理區域選配：中國南部地區選用A級；中國中部地區選用B級；中國東北地區選用C級。（注：A級-20℃～+55℃；B級-40℃～+50℃；C級，-55℃～+45℃）。
12、正常夜間有效動態視認距離≥250米，靜態視認距離≥300米。
13、發光模式：標志版面采用高靈敏度的光控模塊，能根據安裝周圍環境的光照強度變化，自動開啟/關閉標志發光單元。
14、供電系統：A、市政電網供電時，輸入電壓220V，輸出電壓24V。B、太陽能供電時，輸入電壓24V，輸出電壓24V，配置蓄電池的滿載狀態下發光工作時間不小于120小時。
15、標志整體重量≤22KG /㎡，設計使用壽命10年，免費質保2年。
