非燈控路口行人過街預警02：行人過街激光雷達監測預警系統

2020年8月25日 0 條評論 10.88k 次閱讀 0 人點贊

在城市道路兩側，因存在一定的慢行交通過街需求，常常會設置行人過街橫道線，方便行人和非機動車過街通行，因慢行交通流量的垂直匯入，勢必會給路段內快速通行的機動車通行帶來一定的危險因素，同時慢行交通者在無特定的通行權下穿行，也存在一定的安全隱患。因過街流量尚未達到設置周期性交通信號燈的條件，為保障合理的通行權，降低過街安全風險，通常采用設置觸摸式交通信號控制，或采用智能行人過街預警系統。

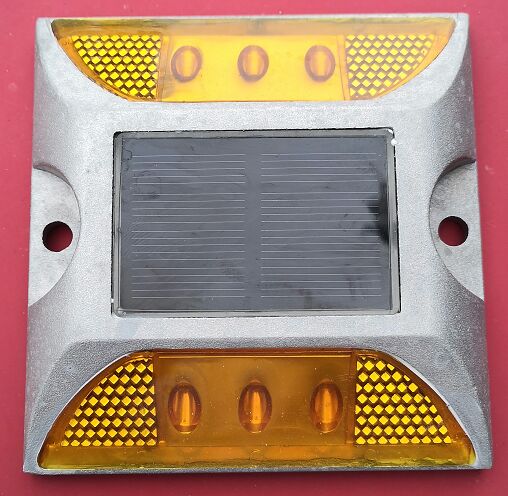

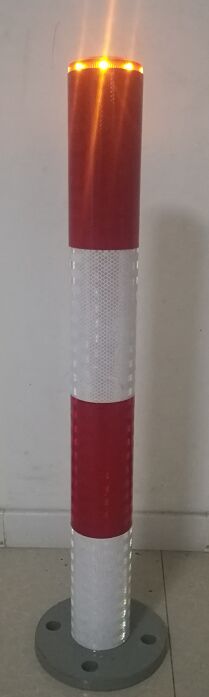

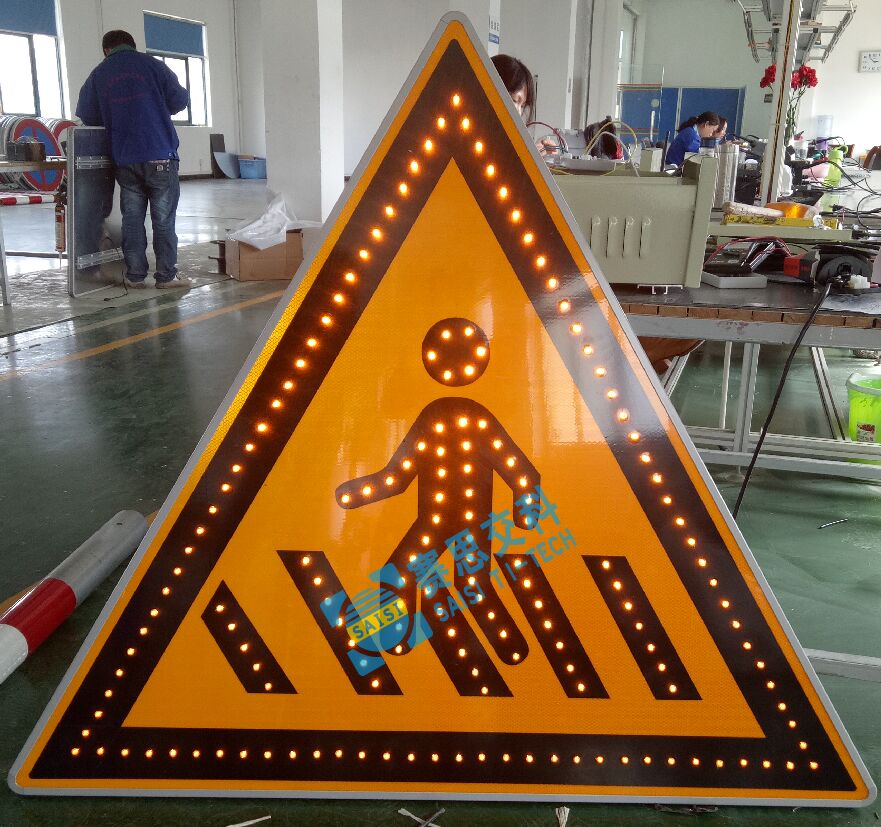

本智能行人過街預警系統，主要包括：激光雷達監測設備、人行橫道發光指示標志（雙面）、注意行人發光警告標志（輔標"有人過街、注意禮讓"）、語音播報器、太陽能發光警示柱、太陽能發光道釘、無線數據傳輸模塊、總控制系統（含軟件）等。

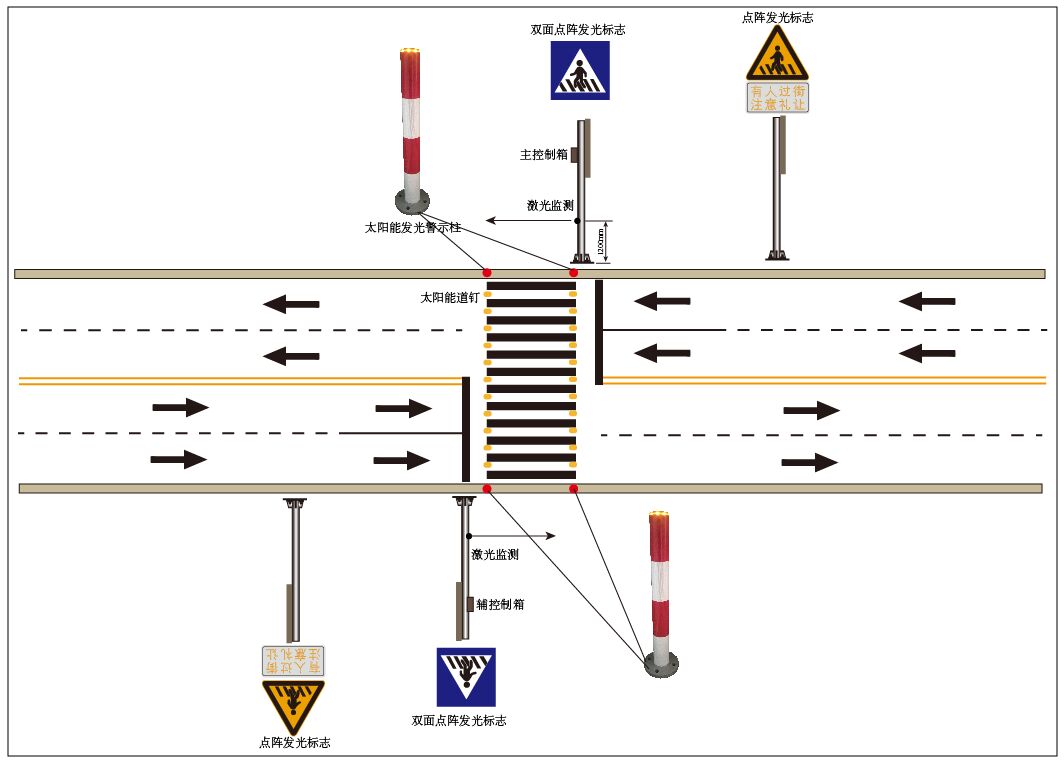

當一邊的激光雷達監測設備在人行橫道線兩端監測到有行人時，向兩側的注意行人發光警告標志、語音播報系統發送無線控制信號，同時點亮發光標志和語音播報系統，告知路段機動車駕駛人前方有行人過街，注意禮讓行人。系統根據道路寬度，計算行人過街的通用時間，采用延時計算方法，當超過延時長度時，監測系統未監測到新的人行過街信號時，自動關閉發光警示標志和語音播報器，只到新的行人過街信號出現。總平面圖如下：

本系統特別適用于小流量的行人過街預警，大大增強了行人過街的安全性。設備清單如下：

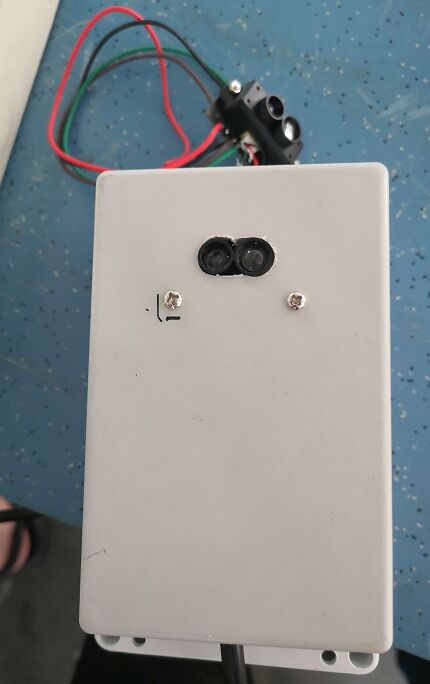

（1）激光雷達監測設備

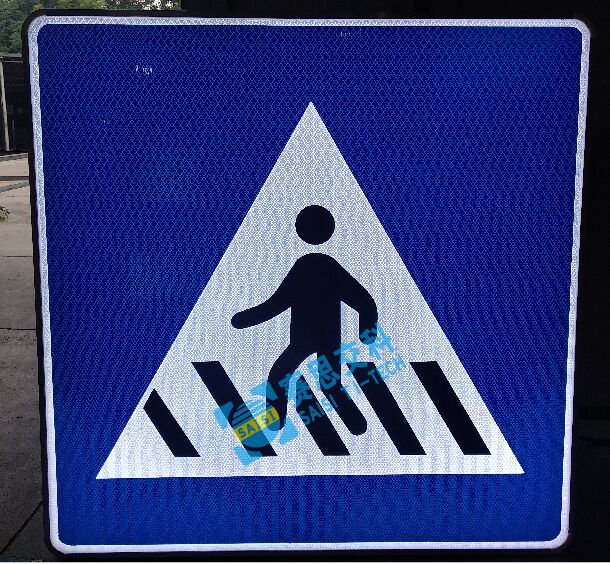

（2）人行橫道發光指示標志
版面可采用：點陣發光（下圖左）或全透發光（下圖右）；尺寸：方型邊長80cm；供電方式建議采用外接市電。
